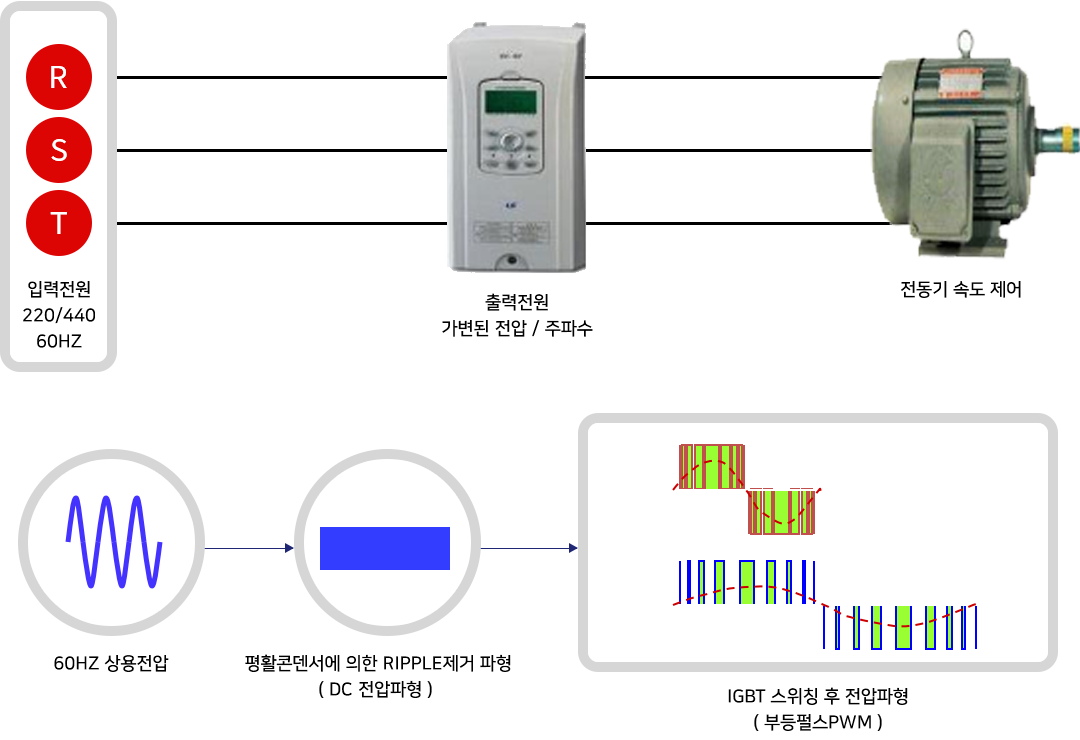

Variable Voltage Variable Frequency의 약자로써 INVERTER or VFD 라고도 하며, 상용 전원의 전압과 주파수를 가변시켜 MOTOR에 공급하므로써 MOTOR의 회전 속도를 자유롭게 제어하는 MOTOR 가변속 제어장치 임

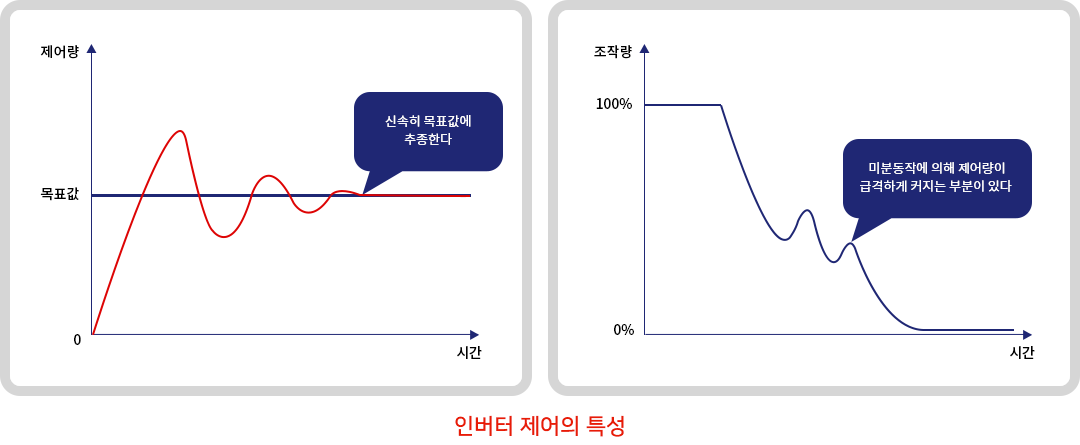

인버터 적용시 장점

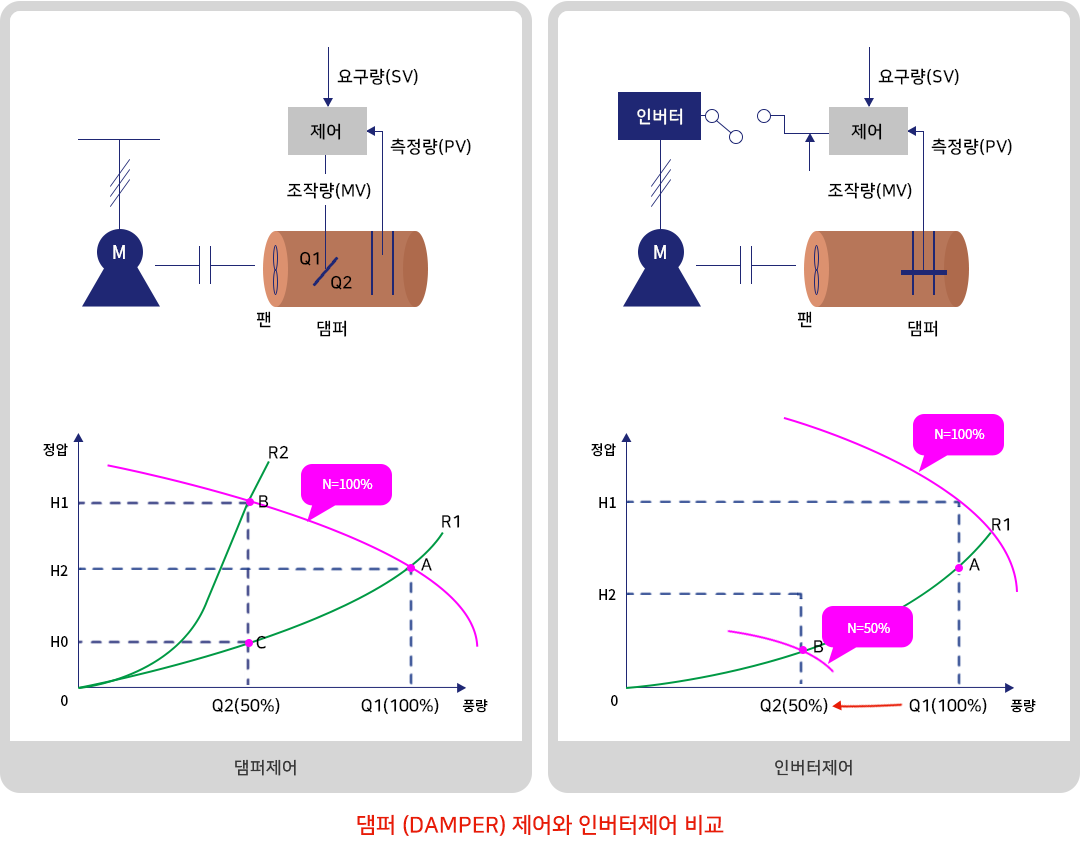

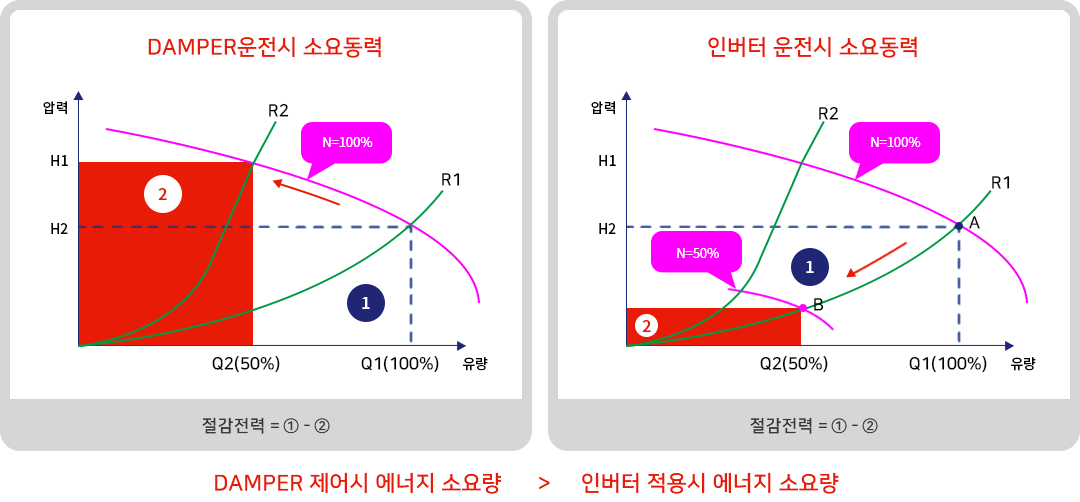

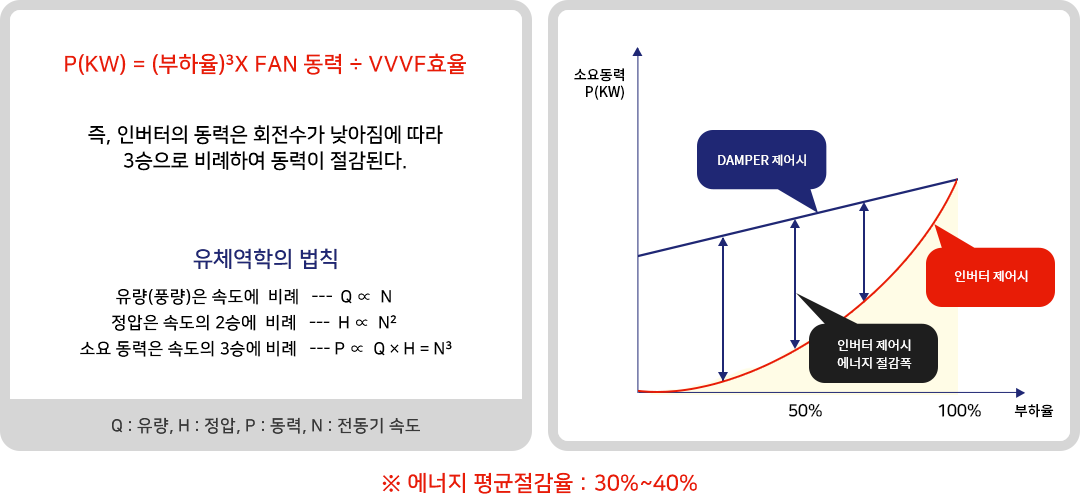

인버터의 에너지 절감원리

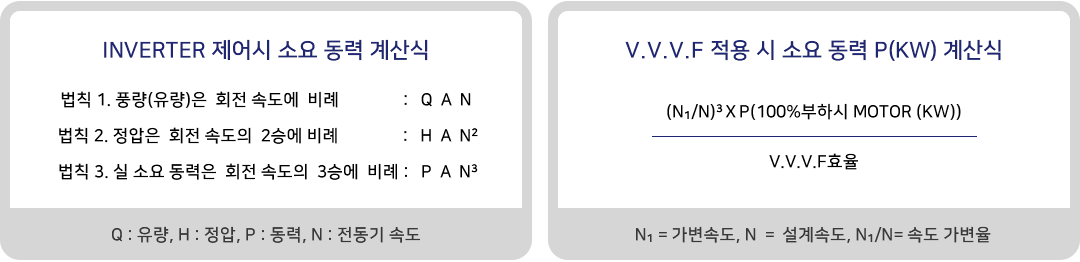

여기서 정격 운전전류를 기초로 현 제어방법시의 실 소요동력을 산출하기로 함.

산출 조건 (전동기 용량 11KW) : 3상, 380V, 실부하전류 17.3A, 역율 : 0.95, 가동시간 하루 평균 10시간 350일 운전

가. 현 사용 Motor의 실 소요동력 P1, 년간 소요동력 P2, 년간전력요금 \Y1

* 년간 평균 전력요금 : 100원

① MOTOR 용량	② 수량	③ P₁= √3 x V × I × 역율 (현재사용전력)	④ 년간소요동력[㎾H]P2 =P₁(사용전력)×②×년가동시간	⑤ 년간전력요금\Y =④×전력단가
11kw	1	1.732x380x17.3x0.95 =10.8kw	10.8x3,500hrx1 =37,800kwH	37,800kwH×100원 =3,780천원

나. 인버터 제어시 Motor의 실 소요동력 P3, 년간 소요동력 P2, 년간전력요금 \Y1

① MOTOR 용량	② 수량	⑥	가변율(%)	⑦ 년간소요동력[㎾H]P2 =P₃×②×년가동시간	⑤ 년간전력요금\Y =④×전력단가
11kw	1	10.8x0.833÷η =6.5kw	0.83	6.5x3,500hrx1 =22,750kwH	22,750kwH×100원 =2,275천원

다. 현재 사용방법과 INVERTER 제어방법과의 년간 절전 량 & 절전금액 비교
